| Ремонт ручных WARN, может кому пригодится |
| Krylan |
 Jan 28 2011, 02:35 AM
Сообщение
#1
|
 Обитатель грязи!  Группа: завсегдатый Сообщений: 988 Регистрация: 15-April 09 Пользователь №: 6,162 место дислокации: Москва, САО, м.Речной вокзал  |

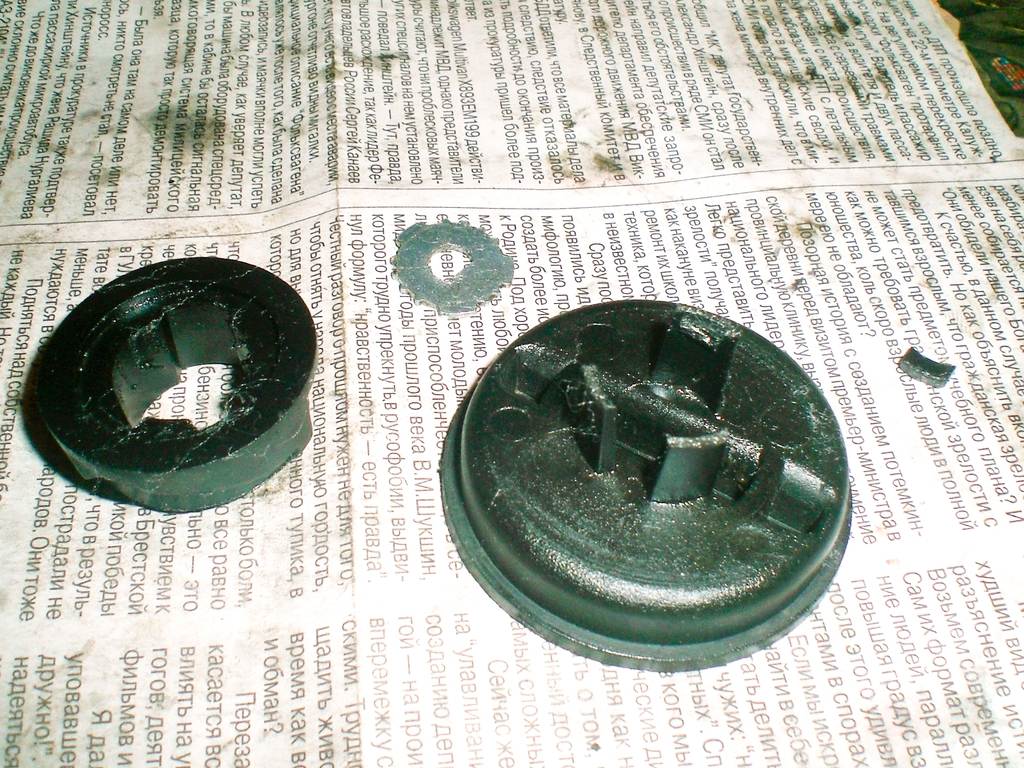

Как уже писал в другой теме, после приобретения Б/У-шных ручек WARN, выяснилось, что одна не работает: хрустит и не блокируется. После разборки муфты и поиска причины, выяснилось, что обломаны все три (2 даже не нашел) пластмассовых замка, которые держат толкатель поворотного механизма.
Поэтому при повороте ручки шестерни не входили в зацепление. Из 2-х миллиметровой дюрали выпилил шайбу диаметром 24мм, и отверстием по центру с резьбой М4. Не забудьте про пропил под пластмассовый зуб в толкателе, он не даст этой шайбе проворачиваться. В самой ручке, точно по центру, просверлил отверстие 4мм. Собрал все обратно, подобрал по длинне (что-бы встал заподлицо) винт М4, и стянул толкатель с ручкой. Что-бы винт не отрутился, развальцевал изнутри. Контргайку ставить не стал т.к. она может упереться в шрус. Снаружи муфты торчит головка винта, которая ничуть не мешает. Вот и все. На все, про все, ушло 1,5 часа времени и 1 литр пива. Сегодня проверил - все работает. Извиняюсь за качество фотографий, ну нет у меня макросъемки. Эскизы прикрепленных изображений
-------------------- Sportаge 2001 Американец, коротыш, АКПП, бензин, 128 л/с, 16 кл. продан
Suzuki Grand Vitara 2001, АКПП, бензин,128 л/с Орешек знаний твёрд, мы не привыкли отступать... |
   |

|
| weresta98 |
 May 30 2011, 09:08 PM
Сообщение
#2
|
|
4х4 Группа: завсегдатый Сообщений: 34 Регистрация: 24-April 10 Пользователь №: 7,792 место дислокации: Г.Н.Новгород |
у меня было но нетак но смысал такой же я потерял ручку по дороге сначало хотел купить но отдельно не продается снял с другой стороны отдал токарю день делов и литр водки
|
|
|
|
| andrey82 |
Jun 2 2011, 09:32 AM
Сообщение
#3
|
 музыку погромче Группа: завсегдатый Сообщений: 263 Регистрация: 2-July 09 Пользователь №: 6,422 место дислокации: Кемеровская область; г. Новокузнецк |
Блин, а у меня в одном хабе, в пружинке отломалась одна волна!
 Не знаю чем заменить!  -------------------- Sportage 96г., 16кл., ручка, бенз., кореец, лифт 5см!
|
|
|
|
| Krylan |
Jun 2 2011, 11:32 AM
Сообщение
#4
|
|
Обитатель грязи! Группа: завсегдатый Сообщений: 988 Регистрация: 15-April 09 Пользователь №: 6,162 место дислокации: Москва, САО, м.Речной вокзал |
Цитата(andrey82 @ Jun 2 2011, 09:32 AM)  Блин, а у меня в одном хабе, в пружинке отломалась одна волна! Не знаю чем заменить! пружинкой из вакуумного хаба, они одинаковые -------------------- Sportаge 2001 Американец, коротыш, АКПП, бензин, 128 л/с, 16 кл. продан
Suzuki Grand Vitara 2001, АКПП, бензин,128 л/с Орешек знаний твёрд, мы не привыкли отступать... |
|
|
|
| Чих-Пых |
Jun 2 2011, 11:35 AM
Сообщение
#5
|
 ядрёна копоть! Группа: завсегдатый Сообщений: 878 Регистрация: 20-November 08 Из: Москва, Ново-Переделкино Пользователь №: 5,735 место дислокации: Москва, Ново-Переделкино |
можно винт посадить на герметик резьбовой, да покрепче. Будет более герметичен, чем пустая резьба =)
-------------------- |
|
|
|
| dozer grand |
Jun 2 2011, 11:53 AM
Сообщение
#6
|
 гряземяситель Группа: завсегдатый Сообщений: 448 Регистрация: 2-June 09 Пользователь №: 6,319 место дислокации: петербург (всеволожск) |
Цитата(Krylan @ Jun 2 2011, 11:32 AM) пружинкой из вакуумного хаба, они одинаковые Смотря какая пружина, внутренние разные. -------------------- 2001 гранд кал АТ128л.с.
|
|
|
|
| Krylan |
Jun 2 2011, 04:45 PM
Сообщение
#7
|
|
Обитатель грязи! Группа: завсегдатый Сообщений: 988 Регистрация: 15-April 09 Пользователь №: 6,162 место дислокации: Москва, САО, м.Речной вокзал |
Цитата(dozer grand @ Jun 2 2011, 11:53 AM) Смотря какая пружина, внутренние разные. согласен, забыл что их две в ручках -------------------- Sportаge 2001 Американец, коротыш, АКПП, бензин, 128 л/с, 16 кл. продан
Suzuki Grand Vitara 2001, АКПП, бензин,128 л/с Орешек знаний твёрд, мы не привыкли отступать... |
|
|
|
| RASH |
Jul 26 2011, 12:39 PM
Сообщение
#8
|
 грязелюбитель Группа: завсегдатый Сообщений: 195 Регистрация: 26-July 11 Пользователь №: 9,765 место дислокации: Тульская обл. г.Новомосковск |
[quote]
Здравствуйте! Принимайте нового КИАвода. Сразу вопрос к Kryl&n, у меня стоят автоматы КИА 1993г. дизель, но от предхоза осталось много запчастей, там нашел ручники ВАРН одна была сломана, по твоему методу восстановил, но внутренности не могу в кучу собрать, так как не знаю как должно быть (руки растут откуда надо), если можно фото с внутренностями ручек или описание что за чем вставить. Заранее благодарю Сообщение отредактировал RASH - Jul 26 2011, 12:43 PM -------------------- Полноприводный рамный лифтованый автомобиль зимой представляет собой инструмент для воплощения твоих желаний в направлении движения в быль!
Гранд 2001, МКПП, Кал... |
|
|
|
| Дима1964 |
Jul 26 2011, 07:28 PM
Сообщение
#9
|
 Обитатель грязи! Группа: завсегдатый Сообщений: 619 Регистрация: 4-May 09 Из: Тула Пользователь №: 6,231 место дислокации: Тула |
будешь в Туле, можно пересечься. Посмотрим твои хабы. У меня такие же, ставил вместо вакуумных.Но при замене автоматов на ручки- там ещё кольцо переходное должно быть.
-------------------- Киа Спортейдж Калининград, вып. 26.06. 2000г. КООS.DOHC.LSD. АККП. Хабы ВАРН . Лифт проставками30 мм . Резина 235 75 15 . Диски ЕТ 12.5 Ханкук дина про АТ лето , зима Нокиан Хакка 235 75 15 на ЕТ 0.
|
|
|
|
| RASH |
Jul 26 2011, 10:36 PM
Сообщение
#10
|
|
грязелюбитель Группа: завсегдатый Сообщений: 195 Регистрация: 26-July 11 Пользователь №: 9,765 место дислокации: Тульская обл. г.Новомосковск |
Цитата будешь в Туле, можно пересечься. Посмотрим твои хабы. У меня такие же, ставил вместо вакуумных.Но при замене автоматов на ручки- там ещё кольцо переходное должно быть. Я СПОРТА как раз из Тулы пригнал 10 дней назад, сейчас перетряхиваю подвеску, были вопросы, но покурил форум и кое-что проясняется, но вопросы еще остались. А переходное кольцо есть новое с болтиками,(если я правильно понял) трехшиповик бронза новый и еще кое-что, но как все на место собрать??? Автоматы пока для ревизии не разбирал. Заказал токарю бронзовые втулки, т.к ИП вообще не было. В Туле иногда бываю. Спасибо за отзыв, надеюсь что встретимся... Сообщение отредактировал RASH - Jul 26 2011, 10:37 PM -------------------- Полноприводный рамный лифтованый автомобиль зимой представляет собой инструмент для воплощения твоих желаний в направлении движения в быль!
Гранд 2001, МКПП, Кал... |
|
|
|
| Дима1964 |
Jul 28 2011, 04:37 PM
Сообщение
#11
|
|
Обитатель грязи! Группа: завсегдатый Сообщений: 619 Регистрация: 4-May 09 Из: Тула Пользователь №: 6,231 место дислокации: Тула |
трехшиповики -это для автоматов. В конструкцию ручек не входят. Да, нужны 2 переходных кольца с дырочками и болтиками.
http://www.sablin.net/sportage/manual_hubs.html -------------------- Киа Спортейдж Калининград, вып. 26.06. 2000г. КООS.DOHC.LSD. АККП. Хабы ВАРН . Лифт проставками30 мм . Резина 235 75 15 . Диски ЕТ 12.5 Ханкук дина про АТ лето , зима Нокиан Хакка 235 75 15 на ЕТ 0.
|
|
|
|
| dozer grand |
Jul 29 2011, 07:44 AM
Сообщение
#12
|
|
гряземяситель Группа: завсегдатый Сообщений: 448 Регистрация: 2-June 09 Пользователь №: 6,319 место дислокации: петербург (всеволожск) |
Цитата(Дим @ Jul 28 2011, 04:37 PM) трехшиповики -это для автоматов. В конструкцию ручек не входят. Да, нужны 2 переходных кольца с дырочками и болтиками. http://www.sablin.net/sportage/manual_hubs.html Ребят, это не переходные кольца, там надо гайку ступичную менять, и шайбу с дырочками и винтиками для фиксации оной. -------------------- 2001 гранд кал АТ128л.с.
|
|
|
|
| pdk1 |
Sep 29 2014, 08:12 AM
Сообщение
#13
|
|
Всепроходимец Группа: завсегдатый Сообщений: 55 Регистрация: 25-March 13 Пользователь №: 11,803 место дислокации: Tomsk |
Здравствуйте, столкнулся с проблемой. Перестал включаться передок. После снятия хаба Варн. выяснилось, что он забит грязью его просто заклинило. Причиной послужил разлетевшийся ступичный подшипник. Причина устранена. Прошу помощи с разборкой хаба. Снял стопорное кольцо, шестерню, пружину. Остановился на том что внутри хаба осталась подпружиненная деталь зафиксированная деталью из пластмассы и маленьким металлическим фиксатором с зубцами с отверстием в середине. На вид конструкция хрупкая. Как произвести дальнейший разбор? Спасибо
-------------------- Kiа Sportаge 2004 (Калининградец) 2.0 DOHC, 16v, 4wd, МКПП
|
|
|
|
| Garrykon |
Sep 29 2014, 08:39 AM
Сообщение
#14
|
 грязелюбитель Группа: завсегдатый Сообщений: 245 Регистрация: 9-April 13 Пользователь №: 11,872 место дислокации: Астрахань |
Это на первом фото наверху?
Вот этот металлический фиксаотр с зубчиками и нужно снять.Дальше разберешься. Только снять аккуратно надо, чтобы он потом нормально держался. -------------------- Кореец коротыш 1995 г.
АКПП 03-72LE, 2,0L 16 кл. |
|
|
|
| pdk1 |
Sep 29 2014, 08:49 AM
Сообщение
#15
|
|
Всепроходимец Группа: завсегдатый Сообщений: 55 Регистрация: 25-March 13 Пользователь №: 11,803 место дислокации: Tomsk |
Цитата(Garrykon @ Sep 29 2014, 08:39 AM) Это на первом фото наверху? Вот этот металлический фиксаотр с зубчиками и нужно снять.Дальше разберешься. Только снять аккуратно надо, чтобы он потом нормально держался. Фиксатор снял, аккуратно без проблем, а дальше тишина... Не идет основная деталь, видно грязи много, страшно тянуть со всей дури - пластик.. Снимается просто вытягиванием или каким то образом с поворотом -------------------- Kiа Sportаge 2004 (Калининградец) 2.0 DOHC, 16v, 4wd, МКПП
|
|
|
|
| Garrykon |
Sep 29 2014, 09:08 AM
Сообщение
#16
|
|
грязелюбитель Группа: завсегдатый Сообщений: 245 Регистрация: 9-April 13 Пользователь №: 11,872 место дислокации: Астрахань |
http://kiaclub.ru/forum/showthread.php?t=10364
Вот здесь видно - эти три лепестка пластмассовых имеют (которые поджимает металлический фиксатор) наверху зубчики (защелки). Вот их нужно аккуратно освободить, отжимая лепесток к центру. Только не сломать, а то выйдет как у тс. -------------------- Кореец коротыш 1995 г.
АКПП 03-72LE, 2,0L 16 кл. |
|
|
|
| pdk1 |
Sep 29 2014, 09:31 AM
Сообщение
#17
|
|
Всепроходимец Группа: завсегдатый Сообщений: 55 Регистрация: 25-March 13 Пользователь №: 11,803 место дислокации: Tomsk |
Спасибо. может быть действительно разбирать дальше не буду еще пополощу бензинчиком. Крутится туже чем второй хаб но не критично, единственно смущает, что деталь металлическая ходит как-то не очень свободно, подзаедает.
-------------------- Kiа Sportаge 2004 (Калининградец) 2.0 DOHC, 16v, 4wd, МКПП
|
|
|
|
| pdk1 |
Sep 29 2014, 08:10 PM
Сообщение
#18
|
|
Всепроходимец Группа: завсегдатый Сообщений: 55 Регистрация: 25-March 13 Пользователь №: 11,803 место дислокации: Tomsk |
Все таки разобрал, и как выяснилось не зря. От пружинки отломалось около одного витка, внутри ржавчина и грязь. Вот теперь вопрос ставить остатки пружины, а может быть есть какие-то заменители аналоги, кто чем заменял из быта, может быть коды запчастей от др машин подскажет кто? Или замена хаба?
Эскизы прикрепленных изображений
-------------------- Kiа Sportаge 2004 (Калининградец) 2.0 DOHC, 16v, 4wd, МКПП
|
|
|
|
| Krylan |
Sep 29 2014, 08:42 PM
Сообщение
#19
|
|
Обитатель грязи! Группа: завсегдатый Сообщений: 988 Регистрация: 15-April 09 Пользователь №: 6,162 место дислокации: Москва, САО, м.Речной вокзал |
Цитата(pdk1 @ Sep 29 2014, 08:10 PM) Вот теперь вопрос ставить остатки пружины, а может быть есть какие-то заменители аналоги, кто чем заменял из быта, может быть коды запчастей от др машин подскажет кто? Или замена хаба? Обломки не ставь, хаб работать не будет. Пружинки подходят от вакуумных хабов, отдельно не продаются. Могу у себя посмотреть, где-то валялась одна. -------------------- Sportаge 2001 Американец, коротыш, АКПП, бензин, 128 л/с, 16 кл. продан
Suzuki Grand Vitara 2001, АКПП, бензин,128 л/с Орешек знаний твёрд, мы не привыкли отступать... |
|
|
|
| pdk1 |
Sep 30 2014, 08:50 PM
Сообщение
#20
|
|
Всепроходимец Группа: завсегдатый Сообщений: 55 Регистрация: 25-March 13 Пользователь №: 11,803 место дислокации: Tomsk |
Да, но вот сегодня посмотрел внутренности вакуумных хабов там пружинка только одна тоненькая, ее длина около 1 см может чуть больше. Такая в ручном хабе есть стоит между двумя шестернями (первая при разборе). Но есть еще и другая, вторая при разборе - длинее и мощнее длина около 2 см. Как раз она отвечает за возврат шестерни (может быть путаю терминологию), вот она то и потеряла виток.
Попробовал остатки большой пружиной надставить меньшей пружиной из вакуумного хаба. Собрал, в руках хаб вроде работает, переключатель крутится несколько туже, но это и понятно... Как считаете будет жить? По большому счету активно движущихся частей нет... О, только сейчас заметил что в этой теме похожий вопрос поднимался, но остался без ответа. Вопрос остается открытым  -------------------- Kiа Sportаge 2004 (Калининградец) 2.0 DOHC, 16v, 4wd, МКПП
|
|
|
|
|
