Мой вариант переделки вакуумных муфт. Опции

[alldn]

Вчера наконец добрался до своих муфт.
Разобрал все по гайкам.


Кстати, вторая деталь справа - это керамический фильтр, про который меня спрашивали.

Почему-то не все знают, что там есть фильтр.

Для того, чтобы разобрать хаб нужно снять стопорное кольцо, вынуть шестеренки с пружинами и пластмассовый колпачок.
Вынуть оставшуюся деталь с множеством пластмассовых лепестков не трудно. Я где-то встречал в форуме, что это гимор. Никакого гимора тут нет.
Для того, чтобы снять эту деталь, вставляешь отвертку в паз напротив каждой защелки и осторожно отжимаешь всю деталь внутрь до щелчка.

Щелчок - это лепесток вышел из зацепления с корпусом. И так по кругу, пока все лепестки не освободятся. Потом аккуратно тупой палочкой нажимаем на фильтр через окно в наружней стенке хаба, можно немного постучать молоточком, только немного. И все остальные детали, включая фильтр выйдут из корпуса.

Вот пустой корпус:


Вместо выброшенного фильтра я поставил выточенную деталь:


Для этого в корпусе просверлил 3 отверстия


Деталь закрепил двумя потайными болтиками М3


Теперь включение хаба будет осуществляться вворачиванием в центральное отверстие болта М6.
Для того, чтобы этот болт не порвал резиновую диафрагму, на нее наклеена алюминиевая пластина толщиной 0.5 мм.


После этого я собрал хаб как обычно, отрезал болтики нужной длины. 2 длинных - хаб заблокирован и два коротких - хаб отключен. На коротких сделал ножовкой пропил, чтобы было видно снаружи, включен хаб или нет. И поставил все на место.


Все, можно лезть в грязь.
В принципе в хабе ничего не изменено и он может продолжать работать ваккумным, но для правильной его работы нужно сообщение внутренней полости с атмосферой. Раньше для этого стоял керамический фильтр, теперь его нет, но можно например ввернуть болтик с отверстием или вместо него закрыть отверстие пористым материалом типа поролона.

[spongebob]

присоединяюсь к AyAvRiK888 ,всем спасибо за идею конструкцию,советы

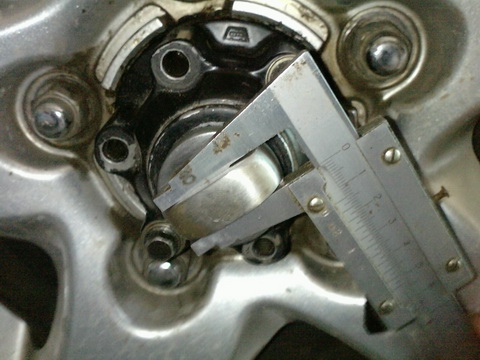

сделал свой вариант барашка , вывел его через стандартный колпак с которого отодрал логотип и просверлил отверстие большего диаметра
внутрь хаба поставил шаибу по методу alldn ,и болтик с приваренным пятаком ,снаружи еще одну шаибу такую же как внутри только без резьбы ,с зеньковкои под винтики ,и скрутил их одну к другой через корпус хаба, барашек просверлил на сквозь и приварил снаружи,
конструкция получилась довольно таки прочная но не разборная ,но это я думаю не проблема
закручиваю от руки очень хорошо держится за счет большой площади барашка ,пока за 2 недели ни разу не открутилось,плюс сальник через который я продел барашек тоже предотвращает откручивание

вот что у меня вышло

Сообщение отредактировал spongebob - Jan 12 2014, 01:49 AM
