[Simych]

Всем привет!
С Новым годом и наступающим рождеством!
Наконец-то я добрался до переделки своих «автоматов» в «ручки».
Сразу скажу, что получилось не очень эстетично, « зато дешево, надежно и практично».
Переделка довольно простая, при условии, что есть возможность провести пару-тройку токарных работ. У меня весь процесс тормозился именно этим.

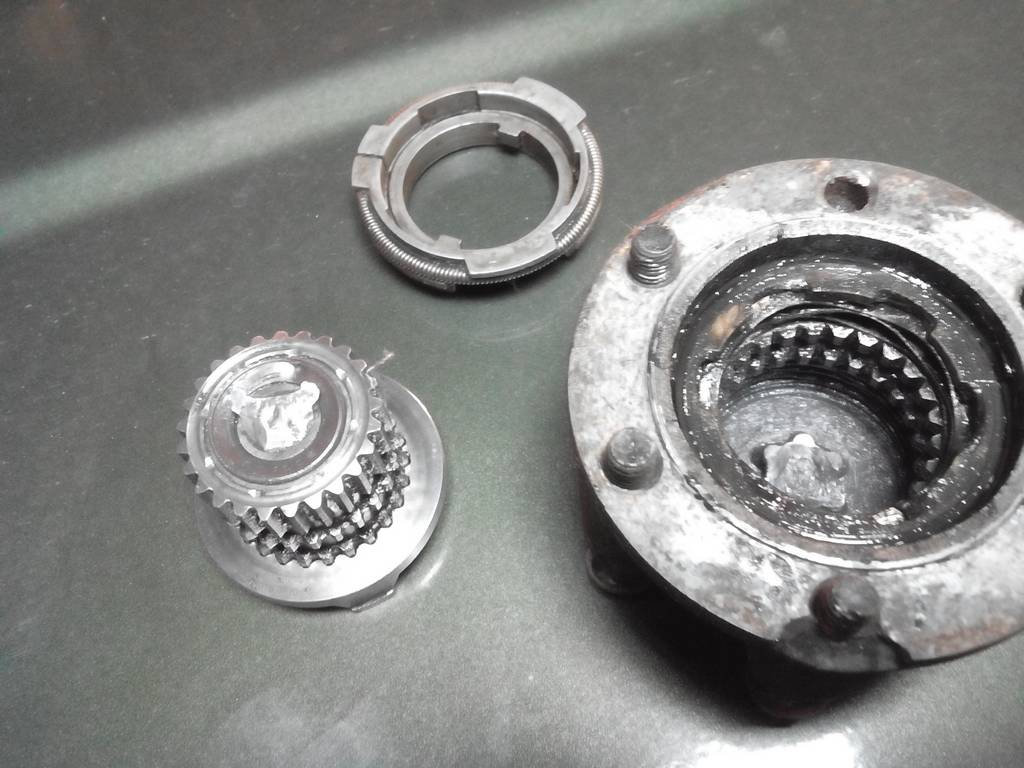

Итак, разобрав свои убитые автоматы, обнаружил много поломок: трехшиповики были даже не 2-х-шиповиками, а, скорее, просто кольцами, поломаны пружины внутри муфт, подшипник в шлицевой втулке одной из муфт был убитым в хлам.
Покумекав, решил переделать по-своему.
Из всех деталей оставил только корпус, шлицевую втулку в сборе с подшипниками, которые оба заменил (подш. № 6200) , пластмассовое и металлическое зубчатые кольца и стопорное кольцо, которое держит все «кишки» внутри корпуса (вставляется в канавку на корпусе). Да, забыл про маленькое стопорное колечко, крепящее подшипник на его оси.
В корпусе отметил место и у токаря проточил новую канавку под стопорное кольцо. Еще просверлил по центру отверстие, нарезав в нем резьбу М18х1,5. В это отверстие завернул свечной ввертыш, купленный в автомагазине и затянул его с наружной стороны гайкой через медную шайбу.
Также выточил детальку из болта М14, которая представляет собой болт М14х1,25 (т.е., резьба как на свече) с концом для посадки 200-го подшипника.
Сборка:
В корпус вложил пластмассовое зубчатое кольцо, потом металлическое, зафиксировав его стопорным кольцом. Все неподвижно. С внешней стороны вкрутил изготовленный болт. Вставил в муфту втулку с подшипником, зафиксировал ее на болте стопорным кольцом. Все! Муфта готова!
При заворачивании болта муфта включается, при отворачивании ровно на 5 оборотов (посчитал) выключается.
Затраты на одну муфту:
- ввертыш свечной – 20р.
- болт М14 – 15р.
- гайка М18 – 20р.
- шайба медная ф18 – 5р.
- подшипник 6200 – 18р.
- токарные работы – 400р.
Сложив и умножив на 2, получаем 956 рублей.
Теперь буду думать, как зафиксировать гайку подшипников ступицы.

[таракан]

вот и я поизвращался с убитыми автоматами. взял за основу идею автора темы, только немного компактнее сделал. думаю по фото все ясно будет. хотя качество ужасное самих фот)
слева хаб разлочен, справа включен ПП. включается отверткой, осталось шплинты удобные подобрать.

[butchermustdie]

Цитата

вот и я поизвращался с убитыми автоматами. взял за основу идею автора темы, только немного компактнее сделал. думаю по фото все ясно будет. хотя качество ужасное самих фот)
слева хаб разлочен, справа включен ПП. включается отверткой, осталось шплинты удобные подобрать.

Ввертыши тоже свечные? Классно получилось. Тоже предстоит переделка, собираю информацию. А то уже третий хаб ломает.
