> Мой вариант переделки вакуумных муфт.
alldn
post May 11 2009, 07:54 PM
Сообщение #1


властелин грязи
**********

Группа: завсегдатый
Сообщений: 2,300
Регистрация: 25-July 08
Из: Тамбов
Пользователь №: 5,555
место дислокации: Тамбовская обл, Тамбовский р-н. с. Богословка



Вчера наконец добрался до своих муфт.
Разобрал все по гайкам.
Прикрепленное изображение

Кстати, вторая деталь справа - это керамический фильтр, про который меня спрашивали.
Прикрепленное изображение
Почему-то не все знают, что там есть фильтр.

Для того, чтобы разобрать хаб нужно снять стопорное кольцо, вынуть шестеренки с пружинами и пластмассовый колпачок.
Вынуть оставшуюся деталь с множеством пластмассовых лепестков не трудно. Я где-то встречал в форуме, что это гимор. Никакого гимора тут нет.
Для того, чтобы снять эту деталь, вставляешь отвертку в паз напротив каждой защелки и осторожно отжимаешь всю деталь внутрь до щелчка.
Прикрепленное изображение
Щелчок - это лепесток вышел из зацепления с корпусом. И так по кругу, пока все лепестки не освободятся. Потом аккуратно тупой палочкой нажимаем на фильтр через окно в наружней стенке хаба, можно немного постучать молоточком, только немного. И все остальные детали, включая фильтр выйдут из корпуса.

Вот пустой корпус:
Прикрепленное изображениеПрикрепленное изображение

Вместо выброшенного фильтра я поставил выточенную деталь:
Прикрепленное изображение

Для этого в корпусе просверлил 3 отверстия
Прикрепленное изображение

Деталь закрепил двумя потайными болтиками М3
Прикрепленное изображениеПрикрепленное изображение

Теперь включение хаба будет осуществляться вворачиванием в центральное отверстие болта М6.

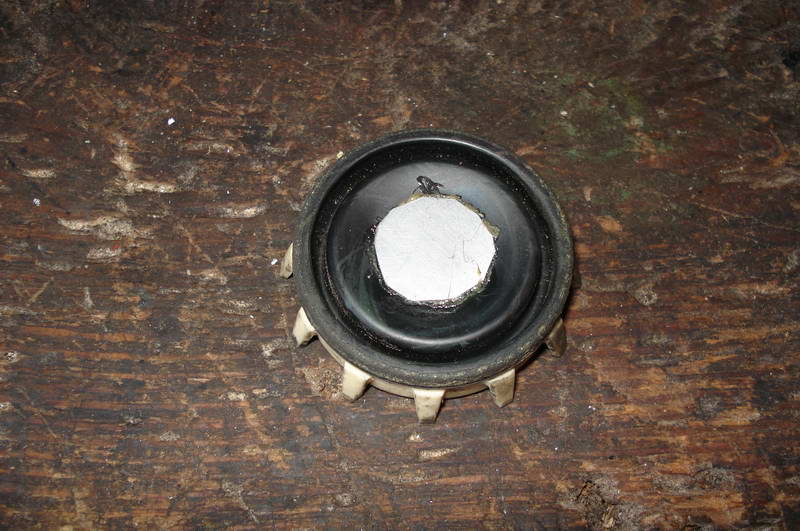

Для того, чтобы этот болт не порвал резиновую диафрагму, на нее наклеена алюминиевая пластина толщиной 0.5 мм.
Прикрепленное изображение

После этого я собрал хаб как обычно, отрезал болтики нужной длины. 2 длинных - хаб заблокирован и два коротких - хаб отключен. На коротких сделал ножовкой пропил, чтобы было видно снаружи, включен хаб или нет. И поставил все на место.
Прикрепленное изображение

Все, можно лезть в грязь.
В принципе в хабе ничего не изменено и он может продолжать работать ваккумным, но для правильной его работы нужно сообщение внутренней полости с атмосферой. Раньше для этого стоял керамический фильтр, теперь его нет, но можно например ввернуть болтик с отверстием или вместо него закрыть отверстие пористым материалом типа поролона.


--------------------

Александр
KIA Sportage Grand 2006 2.0 DOHC МКПП
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
SAVant
post May 11 2009, 09:25 PM
Сообщение #2


Черепашка-молния
**********

Группа: завсегдатый
Сообщений: 1,313
Регистрация: 21-November 08
Из: Нижегородка-Зорге
Пользователь №: 5,745
место дислокации: Солнечный Башкортостаний



Тоже думал, примерно над такой-же штукой.
Но посчитал, что крышка слишком бренная и резьбу в ней разобьет.

Так понял, что на последней картинке болт закручен до упора и муфта "включена"?
а когда болт выкручен, как это смотриться? dumai.gif


--------------------
Kia Sportage Grand, 2001, Кал (X2XJA563510000187, KNEJA563515105940)


Все мои похождения у блохе
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
alldn
post May 11 2009, 09:42 PM
Сообщение #3


властелин грязи
**********

Группа: завсегдатый
Сообщений: 2,300
Регистрация: 25-July 08
Из: Тамбов
Пользователь №: 5,555
место дислокации: Тамбовская обл, Тамбовский р-н. с. Богословка



Цитата(SAVant @ May 11 2009, 09:25 PM) *

Тоже думал, примерно над такой-же штукой.
Но посчитал, что крышка слишком бренная и резьбу в ней разобьет.

Крышка без фильтра толщиной 2.4 мм. Материал - какой-то сплав алюминия.
Фильтр - это такая мягкая и в то же время хрупкая штука, рассчитывать на нее никак нельзя. Поэтому я и заказал шайбы из нержавейки.
Резать резьбу прямо в корпусе нет никакого смысла, резьба сорвется, только корпус хаба испортишь.

Цитата

Так понял, что на последней картинке болт закручен до упора и муфта "включена"?
а когда болт выкручен, как это смотриться? dumai.gif

Это хаб выключен. Закручен болтик длиной 5 мм, о чем говорит пропил на его головке. Он не достает до диафрагмы и служит пробкой для отверстия, чтобы грязь внутрь не летела.
Для того, чтобы включить хаб, этот болтик выворачивается и заворачивается другой, бОльшей длины. Заворачивается тоже до упора. Мне показалось, что так удобнее, чем вариант с длинным болтиком, который в выключенном состоянии торчит наружу.
С двумя болтиками это не сложнее, они лежат в пепельнице (+1 запасной комплект), всегда под рукой. И второе - торчащим вывернутым болтиком никого не заденешь по ногам.
Отвернуть два маленьких болтика и завернуть болтики подлиннее не намного дольше, чем переключать автоматические хабы.
Зато дешевле на 8500 рублей.
А если на пиво перевести эту сумму...


--------------------
Александр
KIA Sportage Grand 2006 2.0 DOHC МКПП
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
Mark_KA
post May 12 2009, 12:30 PM
Сообщение #4


Обитатель грязи!
*******

Группа: завсегдатый
Сообщений: 581
Регистрация: 4-May 07
Из: Ульяновск
Пользователь №: 2,682
место дислокации: Ульяновск



Молодец. B084.gif
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
SAVant
post May 12 2009, 08:13 PM
Сообщение #5


Черепашка-молния
**********

Группа: завсегдатый
Сообщений: 1,313
Регистрация: 21-November 08
Из: Нижегородка-Зорге
Пользователь №: 5,745
место дислокации: Солнечный Башкортостаний



Цитата(alldn @ May 11 2009, 11:42 PM) *

Для того, чтобы включить хаб, этот болтик выворачивается и заворачивается другой, бОльшей длины. Заворачивается тоже до упора.


Тоже вариант!
Спасибо, что нашел время и поделился мыслями и результатом!

Если вакуум не реанимирую, наверное по твоему пути пойду, ибо покупать новые ручки вообще не айс sad.gif


--------------------
Kia Sportage Grand, 2001, Кал (X2XJA563510000187, KNEJA563515105940)


Все мои похождения у блохе
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
alldn
post May 12 2009, 08:29 PM
Сообщение #6


властелин грязи
**********

Группа: завсегдатый
Сообщений: 2,300
Регистрация: 25-July 08
Из: Тамбов
Пользователь №: 5,555
место дислокации: Тамбовская обл, Тамбовский р-н. с. Богословка



Цитата(SAVant @ May 12 2009, 08:13 PM) *

Если вакуум не реанимирую, наверное по твоему пути пойду, ибо покупать новые ручки вообще не айс sad.gif

Я тоже сначала собирался реанимировать вакуум, а потом подумал, что мне для этого нужно будет около 4000 руб на сальники и подшипники, и после этого я опять же не буду на 100% уверен, что в нужную минуту этот вакуум не откажет. Восстановлю-то я его сейчас, а потребуется включить передний привод через месяц. И вот тогда в центре лужи я и узнаю, что вакуум опять сдох. sad.gif
На ручки денег жалко, сейчас они наверное уже дороже 8500, но собственно не это главное. Главное, что и ручки сейчас идут не очень надежные.
У ВАРН недостаток - вроде китайцы делают, часто отказывают, АВМ - тоже отказывают, гремят на ходу, болтики закисают...
А с заблокированными вакуумными я всю зиму отъездил и в голову не брал.
Игольчатые конечно издохли, но я не знаю, когда из менял предыдущий хозяин, может они уже и были добитые.
Вобщем пока так поезжу.



--------------------
Александр
KIA Sportage Grand 2006 2.0 DOHC МКПП
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
Lotus
post May 12 2009, 09:07 PM
Сообщение #7


Обитатель грязи!
*******

Группа: завсегдатый
Сообщений: 744
Регистрация: 31-January 08
Из: Санкт-Петербург
Пользователь №: 4,414
место дислокации: планета Земля



Цитата(alldn @ May 11 2009, 07:54 PM) *



Вместо выброшенного фильтра я поставил выточенную деталь:
Прикрепленное изображение



Если возможно, выложи размеры детали пожалуйста. smile.gif


--------------------
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
alldn
post May 12 2009, 09:27 PM
Сообщение #8


властелин грязи
**********

Группа: завсегдатый
Сообщений: 2,300
Регистрация: 25-July 08
Из: Тамбов
Пользователь №: 5,555
место дислокации: Тамбовская обл, Тамбовский р-н. с. Богословка



Цитата(Lotus @ May 12 2009, 09:07 PM) *

Если возможно, выложи размеры детали пожалуйста. smile.gif

Вот нарисовал, если что-то непонятно, поясню.
Прикрепленное изображение


--------------------
Александр
KIA Sportage Grand 2006 2.0 DOHC МКПП
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
Lotus
post May 12 2009, 09:43 PM
Сообщение #9


Обитатель грязи!
*******

Группа: завсегдатый
Сообщений: 744
Регистрация: 31-January 08
Из: Санкт-Петербург
Пользователь №: 4,414
место дислокации: планета Земля



Цитата(alldn @ May 12 2009, 09:27 PM) *

Вот нарисовал, если что-то непонятно, поясню.

Спасибо B020.gif


--------------------
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
Alexander
post May 15 2009, 10:26 AM
Сообщение #10


4х4
*

Группа: завсегдатый
Сообщений: 10
Регистрация: 29-October 07
Пользователь №: 3,539
место дислокации: Казахстан, Алма-Ата



В этой конструкции есть один недостаток, если шестеренки не совместятся при закручивании болта, вся сборная конструкция начинает давить на стопорную шайбу и в результате ее выдавливает со всеми последствиями. (конструировал в этом направлении, довел до ума, и все таки купил WARN)
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
alldn
post May 15 2009, 10:49 AM
Сообщение #11


властелин грязи
**********

Группа: завсегдатый
Сообщений: 2,300
Регистрация: 25-July 08
Из: Тамбов
Пользователь №: 5,555
место дислокации: Тамбовская обл, Тамбовский р-н. с. Богословка



Цитата(Alexander @ May 15 2009, 10:26 AM) *

В этой конструкции есть один недостаток, если шестеренки не совместятся при закручивании болта, вся сборная конструкция начинает давить на стопорную шайбу и в результате ее выдавливает со всеми последствиями. (конструировал в этом направлении, довел до ума, и все таки купил WARN)

Есть такое дело. Правда когда закручиваешь болтик, он идет довольно легко и если шестерни стоят зуб-в-зуб, то сразу на половине резьбы чувствуешь , что он уперся. А должен закрутиться до конца. В этом положении придется покрутить рулем или немного протронуть машину. И потом все встанет на свои места.

Я когда все сделал, посмотрел, как все работает и понял, что ручки потом купить все-таки придется. sad.gif
Может давно уж купил бы, да пугают их ненадежностью.



--------------------
Александр
KIA Sportage Grand 2006 2.0 DOHC МКПП
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
БОБ
post May 15 2009, 11:50 AM
Сообщение #12


Обитатель грязи!
*******

Группа: завсегдатый
Сообщений: 1,230
Регистрация: 14-November 07
Из: Мытищи
Пользователь №: 3,689
место дислокации: Мытищи



Цитата(alldn @ May 15 2009, 06:49 AM) *



Может давно уж купил бы, да пугают их ненадежностью.

Зря пугают , AVM хорошие хабы , про другие не скажу так как не знаю .


--------------------
Авто 2000 г.в. американец . АКПП. K08A. Уже не мой :(. я на пузотерке , так вышло ....
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
alldn
post May 15 2009, 11:57 AM
Сообщение #13


властелин грязи
**********

Группа: завсегдатый
Сообщений: 2,300
Регистрация: 25-July 08
Из: Тамбов
Пользователь №: 5,555
место дислокации: Тамбовская обл, Тамбовский р-н. с. Богословка



Цитата(БОБ @ May 15 2009, 11:50 AM) *

Зря пугают , AVM хорошие хабы , про другие не скажу так как не знаю .

Последнее время многое жалуются и на ВАРН и на АВМ.
ВАРН - говорят, что китай, дохнут в грязи. Отключаются и хана, или даже включаться не хотят. Народ что-то колхозит с пружинками.
АВМ тоже стали отказывать. К тому же гремят при движении, одни болты откручиваются, другие наоборот никак не открутишь...
Радостного мало.
На внешний вид мне ВАРН больше нравится.


--------------------
Александр
KIA Sportage Grand 2006 2.0 DOHC МКПП
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
БОБ
post May 15 2009, 01:42 PM
Сообщение #14


Обитатель грязи!
*******

Группа: завсегдатый
Сообщений: 1,230
Регистрация: 14-November 07
Из: Мытищи
Пользователь №: 3,689
место дислокации: Мытищи



Цитата(alldn @ May 15 2009, 07:57 AM) *

Последнее время многое жалуются и на ВАРН и на АВМ.
ВАРН - говорят, что китай, дохнут в грязи. Отключаются и хана, или даже включаться не хотят. Народ что-то колхозит с пружинками.
АВМ тоже стали отказывать. К тому же гремят при движении, одни болты откручиваются, другие наоборот никак не открутишь...
Радостного мало.
На внешний вид мне ВАРН больше нравится.

Уже давно пользую AVM и то что гремят слышу - только на форуме - у меня не гремят . и про болты - если хоть раз в год ревизию делать , проблем не будет. А Варн , да поэстетичней будут , не так выпирают.


--------------------
Авто 2000 г.в. американец . АКПП. K08A. Уже не мой :(. я на пузотерке , так вышло ....
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
alldn
post May 15 2009, 01:47 PM
Сообщение #15


властелин грязи
**********

Группа: завсегдатый
Сообщений: 2,300
Регистрация: 25-July 08
Из: Тамбов
Пользователь №: 5,555
место дислокации: Тамбовская обл, Тамбовский р-н. с. Богословка



Цитата(БОБ @ May 15 2009, 01:42 PM) *

Уже давно пользую AVM и то что гремят слышу - только на форуме - у меня не гремят . и про болты - если хоть раз в год ревизию делать , проблем не будет. А Варн , да поэстетичней будут , не так выпирают.

Поезжу со своими переделками, посмотрю. Если будут трудности с включением хабов, то придется покупать ручки.


--------------------
Александр
KIA Sportage Grand 2006 2.0 DOHC МКПП
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
Nydney
post May 15 2009, 09:20 PM
Сообщение #16


Тестер
***

Группа: завсегдатый
Сообщений: 156
Регистрация: 13-March 09
Пользователь №: 6,051
место дислокации: Химки



А я АВМ поставил из-за того, что наоборот реально красиво смотряца, выпирают блестящие штуковины и буквы такие серьезные нарисованы, колорита добавляют.


--------------------
Стая водных кораблей сбила симафор.
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
БОБ
post May 16 2009, 06:03 PM
Сообщение #17


Обитатель грязи!
*******

Группа: завсегдатый
Сообщений: 1,230
Регистрация: 14-November 07
Из: Мытищи
Пользователь №: 3,689
место дислокации: Мытищи



Цитата(Nydney @ May 15 2009, 05:20 PM) *

А я АВМ поставил из-за того, что наоборот реально красиво смотряца, выпирают блестящие штуковины и буквы такие серьезные нарисованы, колорита добавляют.

Так эти штуковины блеск быстро теряют и вид уже не тот, или их каждый день полировать?, чего не получается . Пробовал их привести в первозданный вид , не вышло. Да и они у меня под родными колпаками (псевдоникелеровка) , которые пришлось подрезать т.к. AVM длинее. К муфтам нареканий нет - служат.


--------------------
Авто 2000 г.в. американец . АКПП. K08A. Уже не мой :(. я на пузотерке , так вышло ....
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
Nydney
post May 18 2009, 12:33 AM
Сообщение #18


Тестер
***

Группа: завсегдатый
Сообщений: 156
Регистрация: 13-March 09
Пользователь №: 6,051
место дислокации: Химки



Цитата(БОБ @ May 16 2009, 02:03 PM) *

Так эти штуковины блеск быстро теряют и вид уже не тот, или их каждый день полировать?, чего не получается . Пробовал их привести в первозданный вид , не вышло. Да и они у меня под родными колпаками (псевдоникелеровка) , которые пришлось подрезать т.к. AVM длинее. К муфтам нареканий нет - служат.

А все равно, такая могучая штуковина, типа мега тюнинг внедорожника rulez.gif круто ведь B162.gif


--------------------
Стая водных кораблей сбила симафор.
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
alldn
post May 18 2009, 09:06 AM
Сообщение #19


властелин грязи
**********

Группа: завсегдатый
Сообщений: 2,300
Регистрация: 25-July 08
Из: Тамбов
Пользователь №: 5,555
место дислокации: Тамбовская обл, Тамбовский р-н. с. Богословка



Вчера после дождя в деревне включал свои хабы. Трудностей не было. С одной стороны болтик рукой завернулся почти до конца, только ключом подтянул и все. С другой стороны примерно на половине резьбы уперся. Ясно, попал зуб-в-зуб. Немного протронул машину не включая передок. После этого второй болтик завернулся так же легко и быстро.
Конечно это немного медленнее переключать, чем ручные хабы, но все равно не долго.


--------------------
Александр
KIA Sportage Grand 2006 2.0 DOHC МКПП
User is offlineProfile CardPM
Go to the top of the page
+Quote Post
БОБ
post May 18 2009, 08:45 PM
Сообщение #20


Обитатель грязи!
*******

Группа: завсегдатый
Сообщений: 1,230
Регистрация: 14-November 07
Из: Мытищи
Пользователь №: 3,689
место дислокации: Мытищи



Цитата(alldn @ May 18 2009, 05:06 AM) *

Вчера после дождя в деревне включал свои хабы. Трудностей не было. С одной стороны болтик рукой завернулся почти до конца, только ключом подтянул и все. С другой стороны примерно на половине резьбы уперся. Ясно, попал зуб-в-зуб. Немного протронул машину не включая передок. После этого второй болтик завернулся так же легко и быстро.
Конечно это немного медленнее переключать, чем ручные хабы, но все равно не долго.

Если все работает это только плюс, и ни какие другие "ручки " ни к чему , свои роднее.


--------------------
Авто 2000 г.в. американец . АКПП. K08A. Уже не мой :(. я на пузотерке , так вышло ....
