Покатавшись по лесным дорогам Карельского перешейка и чуть не оставив там свои пороги,решил изваять нечто силовое.Первым делом подыскал трубу.Труба оказалась оцинкованой,что очень меня обрадовало,и диаметром 57 мм,чего мне показалось вполне достаточным.Трубогиба знакомого не имею,по этому пошел по пути наименьшего сопротивления приварив водопроводные,назовем их уголки,незнаю ,как правильно называются,может отводы.Суть должна быть понятна.Купил 4 таких уголка в магазине,торгующим водопроводной хренью. За 4 штуки продавец попросил 240 руб.
Итак настало время сварки Имея на работе свободное время и подходящий инструмент,приступил. Сварив трубы с уголками,приступил к изготовлению кронштейнов крепления оных к раме. Использовал листовой метал 3 мм,загибая полосу 10см(шире не надо,не встанет) под 90 градусов Забегая вперед скажу,что этот кронштейн лучше делать раздвижной,для удобства регулировки,а потом,отметив маркером уже сваривать.
С задним кронштейном все просто,рама там прямая,а впереди рама расширяется (на 10 см длины рамы 1 см расширения),по этому и кронштейн получается такой. Ну вот,элементы готовы остается их сочленить На фото видны зачищеные места это я вваривал недостающие сантиметры,по этому еще раз напоминаю о раздвижной трубе кронштейна.
Отдавать в хромировку не стал,хотя можно было,но я не стал заморачиваться и ждать еще месяц
Все зачищено,отшкурено,настало время покраски.Для начала прогрунтовал
Покрасил краской в цвет бамперов Декоративную накладку использовал из нержавейки 2 мм от немецкой сушилки,подошла,как родная. Вес трубы с кронштейном и накладкой получился 12 кг,то есть в сумме с крепежными болтами все вышло около 25 кил. Установка не заняла много времени,только со стороны бака пришлось повозиться(не удобно)
А получилось вот что И с другого борта Конструкция получилась очень крепкая,вставал не порог всем весом. Доволен,как слон,только болтики крепления декор.накладки нужно будет заменить на нержавейку. Прошу прощения за качество фото,снимал на телефон.Всем удачи!

[kross]

Это на соклубник с Земли Обетованной.
Ну вот же в соседней теме...
Слав, твой задний причал кажется мне очень сильно более хлипким чем приведенная выше конструкция
У тебя трубы... тоньше

Вов.. у меня не трубы... у меня ЛОМ.. пруток на 30 мм сплошной...

[609]

Вов.. у меня не трубы... у меня ЛОМ.. пруток на 30 мм сплошной...

Пруток или нет - это по барабану
Сопромат гласит, что центр прутка на изгиб не работает так что считай что у тебя труба 30 мм, только тяжелее.
Пруток сильно лучше работал бы на растяжение-сжатие или кручение (торсион).

Так чта...

[SAVant]

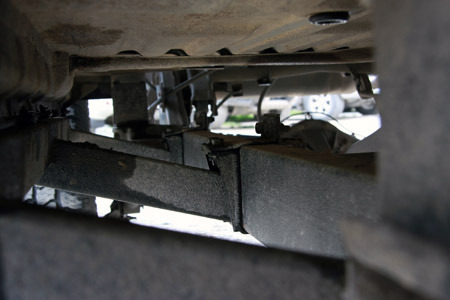

Сорри за толстую картинку, облегчить нечем... час ночи, зябко, я в трусах поперся фоткать крепление
Похоже,что так пороги ставили на заводе или диллеры.
Система глупая, я как-то этим ребром в пень врубился и пока не поддомкратился, никуда не поехал.
Однако, машина на порогах ВИСЕЛА , получилось случайно, в сервисе как-то неправильно подвели лапы подъемника и не попали на раму. Может и повезло, что не оторвалось ничего и не рухнуло на кузов, но факт.
Выше представленный вариант мне понравился, cвои надо переделать.
Пороги еще как-то интересно у меня поставили, они выпирают в заднюю арку на 4-5 см, по ссылке фотка, где более-менее видно.
http://photofile.ru/users/snachevav/952669.../#mainImageLink
сейчас, между 235 колесаом и порога вообще 1-1,5 см осталось, т.е. бОльшие тапки просто не влезут.
Хочу вот срезать передний брызговик (а то когда-нить он с расширителем оторвется ) и сдвинуть порог вперед, что-бы спрыгивать не на брызговик, а на порог.

[kross]

Пруток или нет - это по барабану
Сопромат гласит, что центр прутка на изгиб не работает так что считай что у тебя труба 30 мм, только тяжелее.
Пруток сильно лучше работал бы на растяжение-сжатие или кручение (торсион).

Так чта...

Сосчитай пж .. толщину стенки моей трубы

Пороги еще как-то интересно у меня поставили, они выпирают в заднюю арку на 4-5 см, по ссылке фотка, где более-менее видно.

сейчас, между 235 колесаом и порога вообще 1-1,5 см осталось, т.е. бОльшие тапки просто не влезут.

Ну да .. пороги странно установлены... так и просятся вперед подвинуться.

[Петр]

woodgoblin Идея хорошая, так крепче получится. Не совсем понял что идет от крепления к раме до трубы, труба?
Вова(ака609) на кручение работают поверхносные слои металла, именно по этому карданы делают толстыми и пустотелыми, а не тонкими полнотелыми.
Слава(ака kross) я был уверен что после триумфа с передним бампером на свет появится задний, а ты все со своим причалом эксперементы ставить хочешь

[Петр]

Мне тоже больше прямоугольная нравится.
Посмотрел пороги субаройда, мне тоже очень понравилось, и сталь нормальной толщины и к раме крепко на 3 точки крепится.

канонерский ждем результатов испытаний, если конечно будешь их проводить. Вместо джека можно обычным гидравлическим домкратом снизу.

[евген33]

вот такие в прошлом году сосед по гаражу себе ваял нормально ходят до сих пор ничё нигде не погнулось и не повело. джечаться легко

[Боб-51]

Я его слепила из того что было .... Я свой девайс три года пользую и мысль возникает - разогреть - распрямить.. вварить косынки и .. фиг с ним. Работает и ладно...

А то раздраконите.. однако -в гаражике лежит металл ... ручки то чешутся убрать банку с абсорбером -калитку нах.. как класс.. запаску под низ.. и сваять нечто этакое ..с упрятанным в полость бампера джеком и с кранцами для швартовки недотеп...

Фига се! Молодца! Флаг тебе в руки, терпения, вдохновения, и чтоб все с первого раза без переделок!

Это на соклубник с Земли Обетованной.
Ну вот же в соседней теме...

Теперь понял, не дурак! И я с тобой согласен!

[kross]

ИМХО, но запаска под пузом в пампасах - не айс... Лучче калитку вторую для канистры, а то в салоне вонят!

Да нет.. запаска под пузом жить будет ежели заднюю трубу поперечину развернуть выгибубом вверх и "надеть" на запаску новый бампер... типа закрыть... понятно бампер придется увеличить и "скосить" .... и совсем перестроить...

Однако это почти фентези.. ибо время на все это нема....

[kross]

Мне сама калитка с запаской ндравиться - прям как на джипе ! А со временем тож не айс - шнорик не врежу никак, хорошо лето сухое.
А пороги охота больше для того, шоб в корзине копаться - надоело двери открывать, когда за траками лезешь

Есть такое... +100

[Боб-51]

Мне сама калитка с запаской ндравиться - прям как на джипе ! А со временем тож не айс - шнорик не врежу никак, хорошо лето сухое.
А пороги охота больше для того, шоб в корзине копаться - надоело двери открывать, когда за траками лезешь

А шоб в корзине копаться.... пришпандорь рядом с джеком стремянку... и в корзину влезешь и шишки удобно собирать...

[kross]

Чертежик стремянки можно?
И пороги все равно нужны - нада же будет стремянку доставать, джек к корзине приторочен...

Заметь ... Уважаемый г-н "Художник" подначивает нас на подвиги .. а сам небось патентует.. патентует.. ....
Ибо шибко грамотный...

Во как написал.. чтоб никому не обидно...

[Боб-51]

Чертежик стремянки можно?
И пороги все равно нужны - нада же будет стремянку доставать, джек к корзине приторочен...

Блин! не додумался! Ох и плохо быть бестолковым...

Заметь ... Уважаемый г-н "Художник" подначивает нас на подвиги .. а сам небось патентует.. патентует.. ....
Ибо шибко грамотный...

Во как написал.. чтоб никому не обидно...

Твои б слова да Богу в уши!
См. пост № 39

[kross]

Слава(ака kross) я был уверен что после триумфа с передним бампером на свет появится задний, а ты все со своим причалом эксперементы ставить хочешь

А для моих целей он работет нормально... Лепить в плане рекламы .. . - не та ценовая ниша....
Никто не закажет на спорт нержав обвес .. или бак... Я себе КУПИЛ новый бак ибо это дешевле чем сварить новый из нержавья...

[канонерский]

Был вчера на открытии охоты,занесло на старые торфоразработки,3 раза спасали трубы,повисал раз на бетонной трубе,лежащей поперек дороги и два раза на старых шпалах от бывшей узкоколейки,после помывки в ближайшем ручье никаких изменений в конструкции порогов не обнаружил,а до джека я пожалуй,еще не дорос,да и нет его нужно срочно ехать в СтМ-лифтоваться

[Боб-51]

Был вчера на открытии охоты,занесло на старые торфоразработки,3 раза спасали трубы,повисал раз на бетонной трубе,лежащей поперек дороги и два раза на старых шпалах от бывшей узкоколейки,после помывки в ближайшем ручье никаких изменений в конструкции порогов не обнаружил,а до джека я пожалуй,еще не дорос,да и нет его

А как же экология!??? А потом возмущаемся, что природу отравили...

Надо бы пересмотреть свое отношение к этой проблеме!

[psihoz123]

Сайт себе такие сваял

[шурале56]

Сайт себе такие сваял

Чото для силовых порогов выглядят они слишком изячно Домкратом пробовал поднимать за пороги? Фото крепления к раме, эскизы, чертежи креплений есть? Как трубки на раме обходил?

[psihoz123]

кк раме кремление -квадрат труба 140*140 разрезанная!толщина стенки 4 мм!домкратом не пробовал!фото выложу позже!

[psihoz123]

домкрат берет!все скрипит но берет!буду чуток дорабатывать!
